Ogrevanje vode v bazenu

• Toplotni izmenjevalci
• Toplotne črpalke
• Vgradnja - Kam montiram in kako priklopim sistem za ogrevanje vode
• Ali lahko sistem za ogrevanje vode v bazenu namestim tudi kasneje, ko je bazen že dokončan
• Kako izračunam potrebno moč izmenjevalca ali toplotne črpalke?
• Kateri material rabim za vgradnjo izmenjevalca ali toplotnečrpalke?

Za ogrevanje vode v bazenu ali whirlpoolu se lahko uporabijo različni sistemi, med katerimi pa so največkrat uporabljeni IZMENJEVALCI TOPLOTE in TOPLOTNE ČRPALKE.

Ogrevanje se lahko izvede tudi z ELEKTRIČNIMI GRELCI, ali pa s posebnimi PLINSKIMI PEČMI posebej narejenimi za ogrevanje bazenske vode. Do teh peči se dovede vodo iz bazena, saj ne rabijo dodatnega izmenjevalnika toplote, temveč vodo direktno ogrevajo (kot pretočni bojlerji).

V zadnjem času pa so se najbolj uveljavile TOPLOTNE ČRPALKE, zaradi vrste prednosti. Predvsem pa zaradi cenejšega ogrevanja, saj za vložen 1 kW energije vrnejo 4-5 kW toplote. Poleg tega pa toplotne črpalke lahko vodo tudi hladijo, kar pride v hudi poletni vročini velikokrat prav, saj voda v bazenu lahko hitro preseže 26-27 °C kolikor je v poletni vročini še prijetnih za osvežitev.

Naprava za ogrevanje vode (katerakoli) je vedno nameščena v povratni tok bazenske vode preko by-pas-a, tako da je morebitno popravilo možno, brez da bi morali izključiti filtracijo.

Vrsto in način ogrevanja bazenske vode se določi in izbere na podlagi zahtev in možnosti na objektu.

Toplotni izmenjevalci

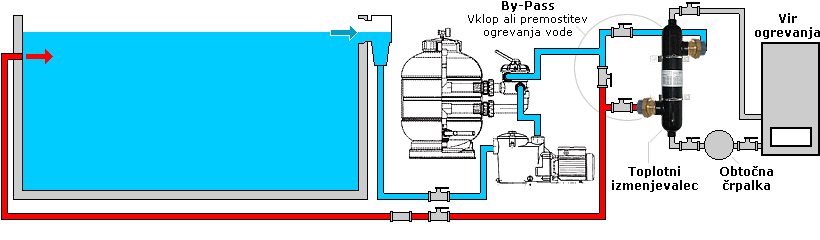

Toplotni izmenjevalec (ali izmenjevalci tolote) je učinkovit element v bazenki tehniki za ogrevanje vode v bazenu, ki sprejema toploto iz hišne kotlarne in jo oddaja bazenski vodi (Glej shemo na spodnji skici).

Za ogrevanje bazenske vode se ne sme uporabljati bakrenih toplotnih izmenjevalcev zaradi povečane količine klora v bazenski vodi.

Največ se uporabljajo kovinski toplotni izmenjevalci izdelani iz INOX materiala AISI 304 za sladko bazensko vodo ali AISI 316 za rahlo slano bazensko vodo (V primeru dezinfekcije s soljo - solinatorji). V primerih, ko imamo v bazenu morsko vodo se uporabljajo za ogrevanje morske vode izmenjevalci v posebni Titanium kvaliteti.

Običajni cenejši toplotni izmenjevalci so cevne oblike skozi katere je napeljanih več tankih cevi, boljši pa so ploščni toplotni izmenjevalci, ki imajo precej večji izkoristek. Potrebno moč izmenjevalca za ogrevanje vode v bazenu se določi na podlagi velikosti bazena, predvidenih izgub in moči hišne ogrevalne naprave. V kolikor pa bo ogrevanje vode v bazenu izvedeno z nizko temperaturnimi sistemi (hišne toplotne črpalke, solarno ogrevanje, itd...) je potrebno vgraditi veliko močnejši (predimenzioniran) izmenjevalec, tako da je stična površina med bazensko in ogrevalno vodo čim večja. Top

Toplotne črpalke

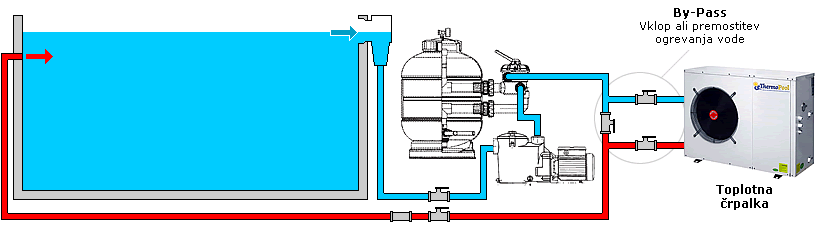

Toplotna črpalka je naprava za ogrevanje, ki sprejema toploto okolja, jo poveča z električno energijo in kompresorjem, ter z visoko učinkovitostjo ogreje BAZENSKO VODO. Pri tem kompresor porabi 25% energije v primerjavi s pridobljeno toploto. Kar 75% ali več nam nudi narava brezplačno. Toplotna črpalka je stroškovno in energijsko najbolj učinkovit način uravnavanja temperature vode v bazenu. Učinkovitost v primerjavi s plinskim ali električnim grelcem je vsaj 400% višja!

Toplotna črpalka lahko vodo tudi hladi!

Primerjava učinkovitosti toplotne črpalke napam drugim sistemom.

Vse toplotne črpalke nudijo možnost ogrevanja in hlajenje vode. Regulacija preklaplja med načinom hlajenje in gretje po potrebi glede na nastavljeno temperaturo in trenutno temperaturo vstopne vode. Tako je nastavljena temperatura vode v bazenu vedno enaka, ne glede na slabo vreme, ali vročino.

Toplotne črpalke so dobavljive v različnih izvedbah. Glede na obliko in način delovanja so lahko horizontalne, ali vertikalne. Možno pa je za posebne zahteve dobaviti tudi "split" izvedbo, ko je podobno kot pri klimah, notranji del z zunanjim povezan s cevmi za pretok plina.

Vgradnja - Kam montiram in kako priklopim sistem za ogrevanje vode

Katerakoli napava (izmenjavalec, toplotna črpalka, ..) za ogrevanje vode je vedno nameščena v povratni tok bazenske vode preko by-pas-a, tako da je morebitno popravilo možno, brez da bi morali izključiti filtracijo. Sam sistem za ogrevanje bazenske vode se nahaja v strojnici bazena, v primeru uporabe toplotne črpalke, pa je potrebno v okolico bazena namestiti še zunanjo enoto toplotne črpalke. Ta se ponavadi namesti na neko skrito ali manj vidno mesto ob bazenu (strojnici).

GRADBENI POSEGI

Za toplotne črpalke
Toplotne črpalke za ogrevanje bazenske vode so nameščene na zunanji strani strojnice (na prostem) in so praviloma čim bližje strojnici. Potrebno je izvesti preboj skozi steno strojnice in med strojnico in toplotno črpalko napeljati dve cevi (običajno fi 50 ali fi 63) ter krmilni kable za električno napajanje.

Poleg toplotnih črpalk v enem kosu je možno namestiti tudi "split" izvedbe toplotnih črpalk, ko se en del toplotne črpalke z izmenjevalcem in krmiljenjem nahaja v strojnici, drugi manjši del pa je izven strojnice na prostem. Med obema deloma sta napeljani dve tanki cevki napolnjeni s plinom. vse je zelo podobno kot klima naprave za hlajenje notranjih prostorov.

Za izmenjevalec toplote
Da bo izmenjevalec toplote deloval je potrebno napeljati dovod tople vode (ali drugega medija) iz kotlovnice do strojnice bazena, zaradi česar so lahko potrebni manjši ali večji gradbeni posegi. V primeru, da je kotlovnica precej oddaljena od strojnice bazena in je med njima tudi več betonskih pregrad (sten) je namestitev toplotne črpalke lahko včasih precej enostavnejša saj v vsakem primeru zahteva manjši gradbeni poseg v strojnici.

Za električne grelce
Za namestitev električnega grelca niso potrebne skoraj nobene predelave v bazenski strojnici. Pomembno je le da imate dovolj močan električni kabel za dovod dovolj električne energije za ogrevanje. Običajni električni grelci imajo moč od 6 do 18 kW, najpogosteje pa se nameščajo grelci z močmi med 9 in 12 kW. Večinoma se za priklop električnih grelcev priporoča 380 V napeljava, da se moč grelcev lahko razporedi na več faz. Zato je pomembno, da pred namestitvijo električnega grelca preverite ali imate napeljan dovolj močan električni vodnik in ali imate nameščene dovolj močne varovalke. To naj preveri dober elektrikar, ki bi kasneje električni grelčec tudi priklopil na električno instalacijo.

Ali lahko sistem za ogrevanje vode v bazenu namestim tudi kasneje, ko je bazen že dokončan?

DA, katerikoli sistem za ogrevanje vode (in tudi hlajenje v primeru toplotne črpalke) lahko namestite tudi kasneje, ko je bazen že zgrajen in v uporabi. Sistem namreč deluje tako, da ogreva vodo medtem, ko ta prehaja skozi sistem za filtracijo in se nato le-ta ogreta vrača v bazen preko šob za povratek bazenske vode v bazen. Zaradi tega je sistem za ogravanje nameščen v strojnici bazena, kar posledično pomeni, da posegi v samo konstrukcijo bazenske školjke niso potrebni za njegovo namestitev.

MOREBITNI GRADBENI POSEGI OB KASNEJŠI NAMESTITVI
Neglede na zgoraj navedeno pa se lahko pojavijo manjši ali večni gradbeni posegi v strojnici bazena pri namestitvi sistema za ogravanje. V primeru, da je uporabljena toplotna črpalka je potrebno iz strojnice napeljat cevi do zunanje enote toplotne črpalke, v primeru uporabe izmenjevalcev toplote pa je potrebno napeljati dovod tople vode iz kotlovnice do strojnice bazena, kar lahko privede do manjših ali večjih gradbenih posegov. V primeru, da je kotlovnica precej oddaljena od strojnice bazena in je med njima tudi več betonskih pregrad (sten) je namestitev toplotne črpalke precej enostavnejša saj v vsakem primeru zahteva manjši gradbeni poseg v strojnici.

Kako izračunam potrebno moč izmenjevalca ali toplotne črpalke?

Potrebno moč se vedno izračuna na podlagi zahtev za ogrevanje vode. Pri tem so pomembne vsaj sledeče postavke:

• Iz koliko stopinj na koliko stopinj želite ogrevati vodo (temperaturna razlika med neogrevano in ogrevano vodo).
• Pri kateri zunanji temperaturi okolice želite ogrevati vodo v bazenu.
• Ali ogrevate zunanji bazen ali notranji bazen.
• Ali je bazen toplotno izoliran?
• Ali je bazen pokrit in s čim je pokrit.

Na primer pri kateri zunanji temperaturi želite ogrevati vodo v bazenu? Ni namreč vseeno ali ogrevate bazensko vodo iz 15 stopinj na 27 stopinj, ali pa le iz 23 stopinj na 27 stopinj. Prav tako, ni enako ali ogrevate vodo v bazenu pri zunanji temperaturi 15 stopinj ali 22 stopinj, itd...

Zelo pomembno je tudi ali ogrevate zunanji ali notranji bazen in ali gre za bazen ki je pokrit s termo pokrivalom, bazensko roleto ali bazensko streho, itd...

Pri izbiri potrebne moči za toplotni izmenjevalec ali toplotno črpalko je potrebno upoštevati tudi ali je bazen toplotno izoliran ali ne.

Moč toplotnega izmenjevalca za vaš bazen je odvisna tudi od načina ogrevanja bazenske vode. Pri klasičnih ogrevanih sistemih z visokotemperaturnim režimom ima lahko toplotni izmenjevalec dokaj majhno nazivno moč, pri nizko temperaturnih režimih (solarno ogrevanje, centralna toplotna črpalka, itd..) pa se praviloma vgrajuje precej večji izmenjevalec.

Moč toplotnih črpalk se prilagodi v odvisnosti od zunanje temperature in željam po temperaturi vode v bazenu.

Vsekakor pa je najbolje da velikost izmenjevalca in moč toplotne črpalke za ogrevanje določi dober strojnik na podlagi vaših želja o temperaturi vode v bazenu glede na temperaturo okolice in letnega časa, ko boste bazen ogrevali.

Kateri material rabim za vgradnjo izmenjevalca ali toplotnečrpalke?

Za kakršen koli sistem ogrevanja se odločite potrebujete poleg ogrevalne enote ( toplotni izmenjevalec, toplotna črpalka ali električni grelec ) še material za izdelavo by-pasa. To sta najmanj dva T-kosa in trije kroglični ventili, ki morajo biti enakega premera kot so ostale cevi v bazenski strojnici (običajno med fi 50 in fi 90). Poleg tega pa še ustrezno količino povezovalnih cevi med bazenskimi cevmi in toplotno črpalko ali izmenjevalcem toplote.

Priporočamo, da priklop izmenjevalca ali toplotne črpalke izvede izkušen bazenski mojster.
